AMT630A

AMT630A

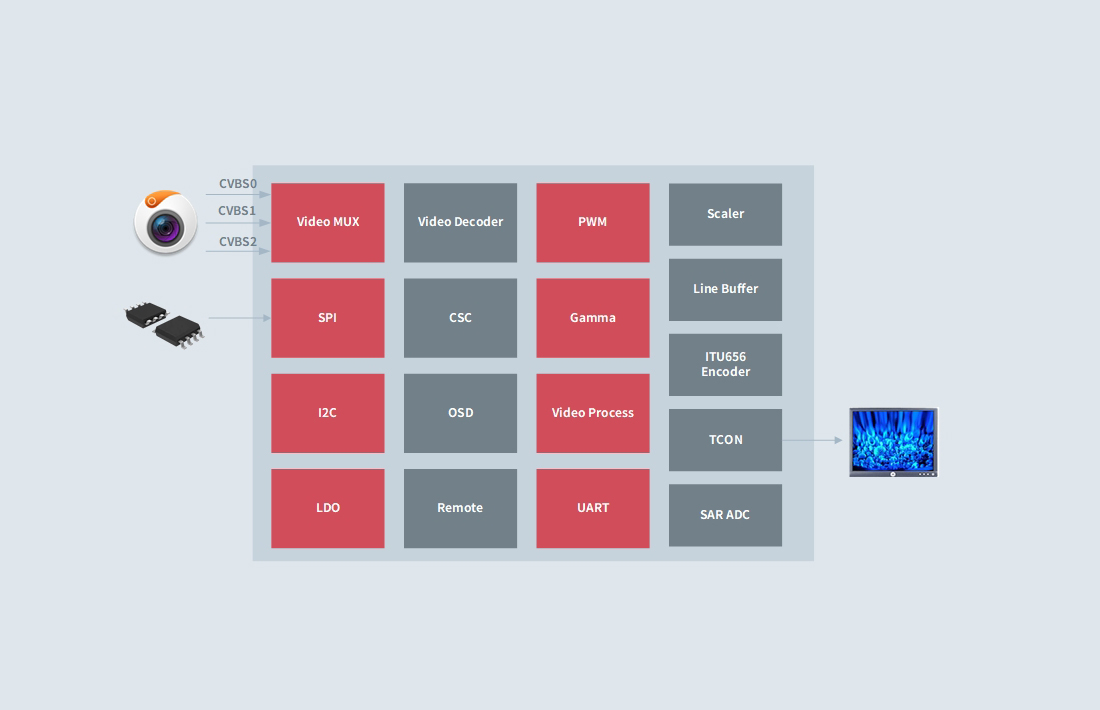

AMT630A是一款高度集成的视频解码+TFT数字屏控制芯片。该芯片集成了视频解码器、图像处理功能、TFT数字屏控制、AGC、自动制式识别、OSD等模块,具有显著的弱、小信号处理能力。该芯片主要应用于倒车显示器、可视门铃及其他视频解码与显示产品。

返回列表

解码器

■ 三路CVBS输入,支持NTSC和NTSC-Japan、PAL(B/D/G/H/I/M/N等)、
     SECAM

功能

■ 数字自动增益控制

■ 亮度、对比度、色度、饱和度、色调调整,锐化,黑电平、白电平延伸

■ 数字色度瞬态增强(DCTI)和数字亮度瞬态增强(DLTI)

■ 支持水平全景缩放,支持垂直全景缩放

■ 支持3个窗口闪烁和高亮显示功能

■ 支持水平和垂直镜像

■ 三通道Gamma校正、绿电平加强、自动色度调整

■ 支持分辨率480×240、640×240、520×288、800×480、800×600、
     1024×768的数字屏


OSD

■ 内建418字符字体ROM(包括特殊字体)

■ 动态OSD字体RAM-4096×16

■ 16色调色盘,5个OSD窗口

■ 支持16色bitmap

接口

■ UART、I2C、SPI

■ 并行RGB屏、sRGB屏、数字TCON屏、CPU屏

■ 支持8-bit/10-bit ITU656数字视频输出

■ 内置12bit SAR ADC

规格

■ 工作温度:-20℃ ~ +85℃

■ 封装: eLQFP 64
